Pourquoi les angulateurs et porte-capteurs sont-ils indispensables pour la radiographie dentaire ?

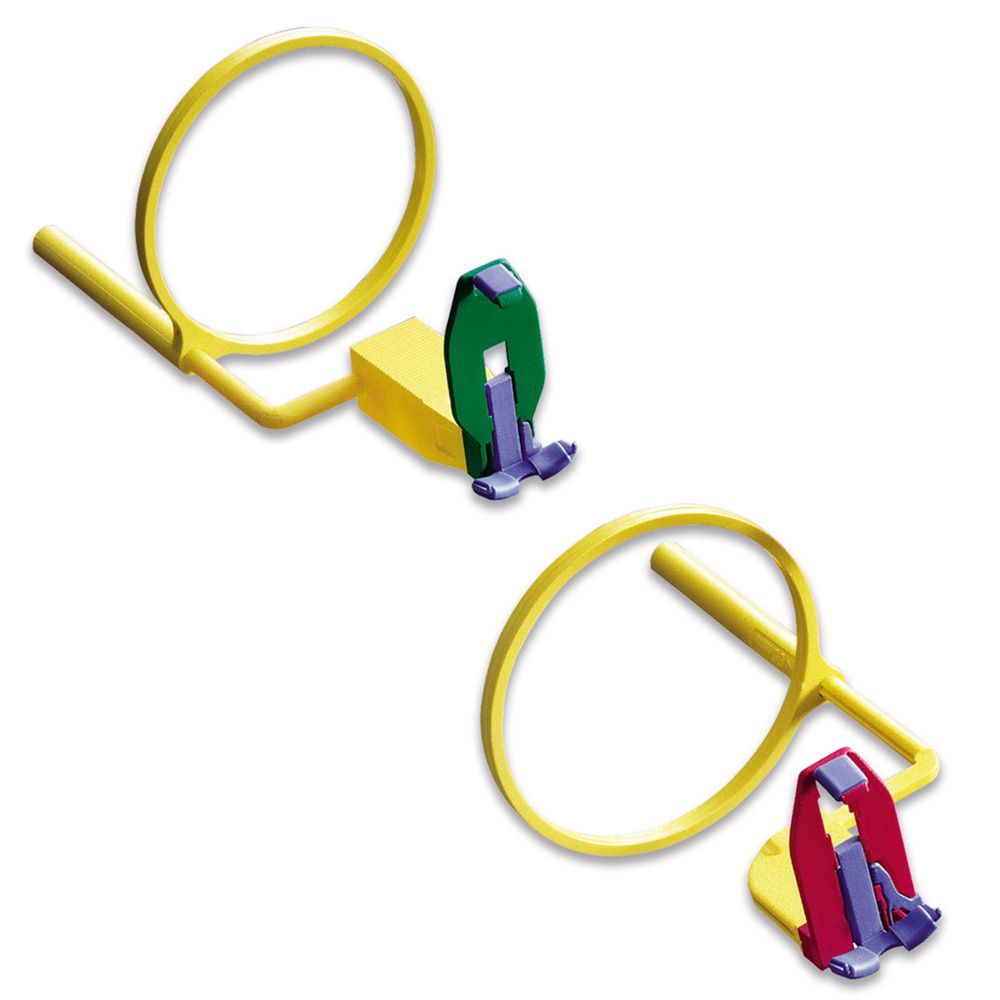

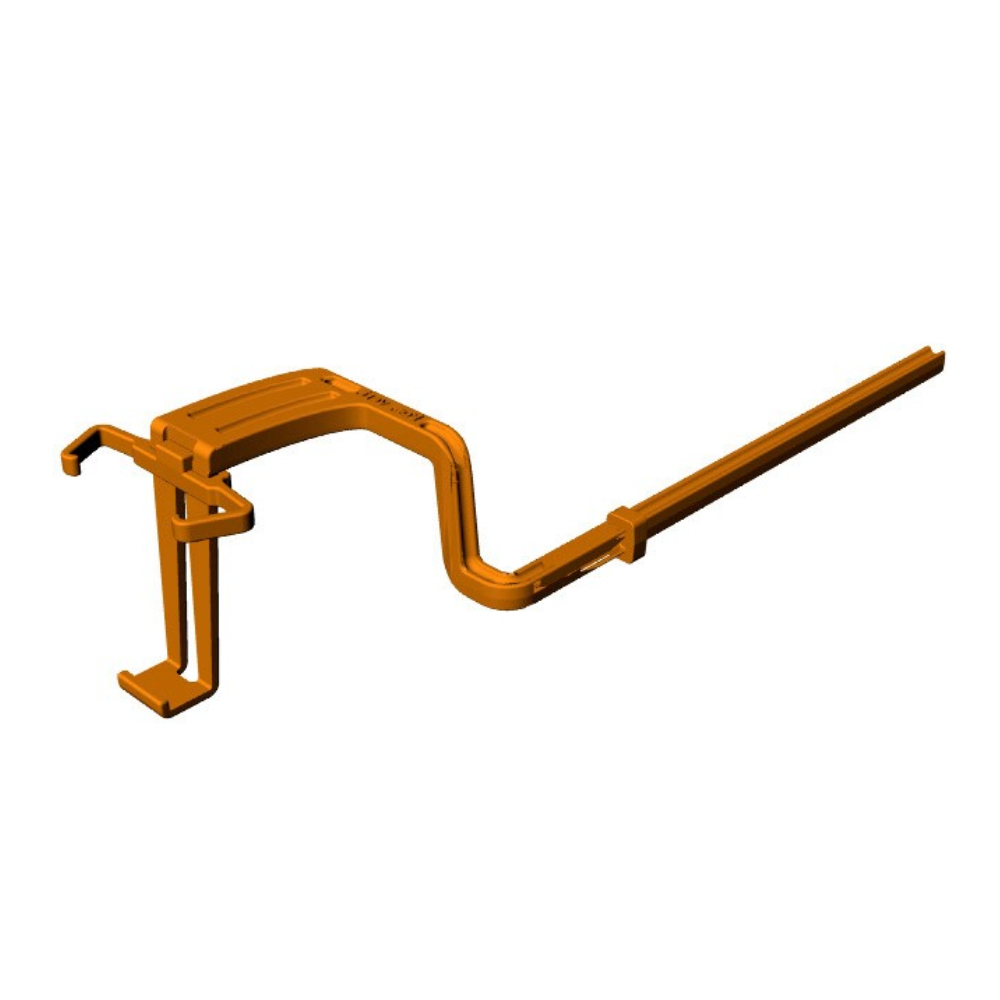

Les systèmes d'angulateurs et de porte-capteurs sont des outils de positionnement fondamentaux qui constituent un prérequis indispensable à la réalisation de radiographies intra-orales de haute qualité. Leur fonction première est de garantir la standardisation, la reproductibilité et la fiabilité de la prise de clichés, transformant un acte potentiellement opérateur-dépendant en une procédure rigoureuse et maîtrisée. L'utilisation d'un porte-capteur est une mesure qui assure le maintien stable du capteur (numérique ou plaque au phosphore) en bouche, dans une position optimale par rapport à la dent à radiographier. Cette stabilité est la condition sine qua non pour obtenir une image nette et sans flou de bougé. L'angulateur, composé d'un bras de connexion et d'un anneau de visée, vient compléter ce dispositif en guidant de manière univoque le positionnement du tube à rayons X.

L'ensemble du système est un outil essentiel qui permet d'appliquer avec une grande précision la technique du parallélisme. Cette technique, qui est la référence pour l'obtention de clichés sans distorsion, exige que le capteur soit parallèle au grand axe de la dent et que le rayon directeur soit perpendiculaire à ces deux éléments. Seul un système de positionnement mécanique peut garantir le respect de cette géométrie complexe. En standardisant la prise de vue, les angulateurs et porte-capteurs améliorent non seulement la qualité diagnostique de chaque cliché, mais ils permettent également une reproductibilité parfaite. Cette dernière est capitale pour le suivi longitudinal d'une pathologie, en assurant que des clichés pris à plusieurs mois d'intervalle soient parfaitement superposables et comparables. Enfin, en assurant la réussite du premier cliché, ils limitent la nécessité de devoir réexposer le patient, s'inscrivant ainsi pleinement dans le principe de radioprotection ALARA ("As Low As Reasonably Achievable").

Comment choisir le système de porte-capteur adapté à sa pratique ?

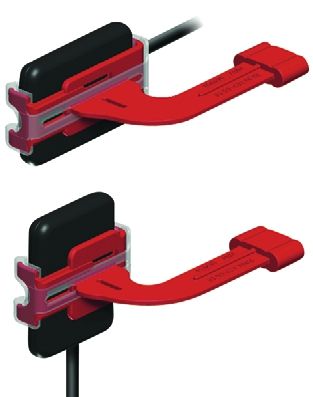

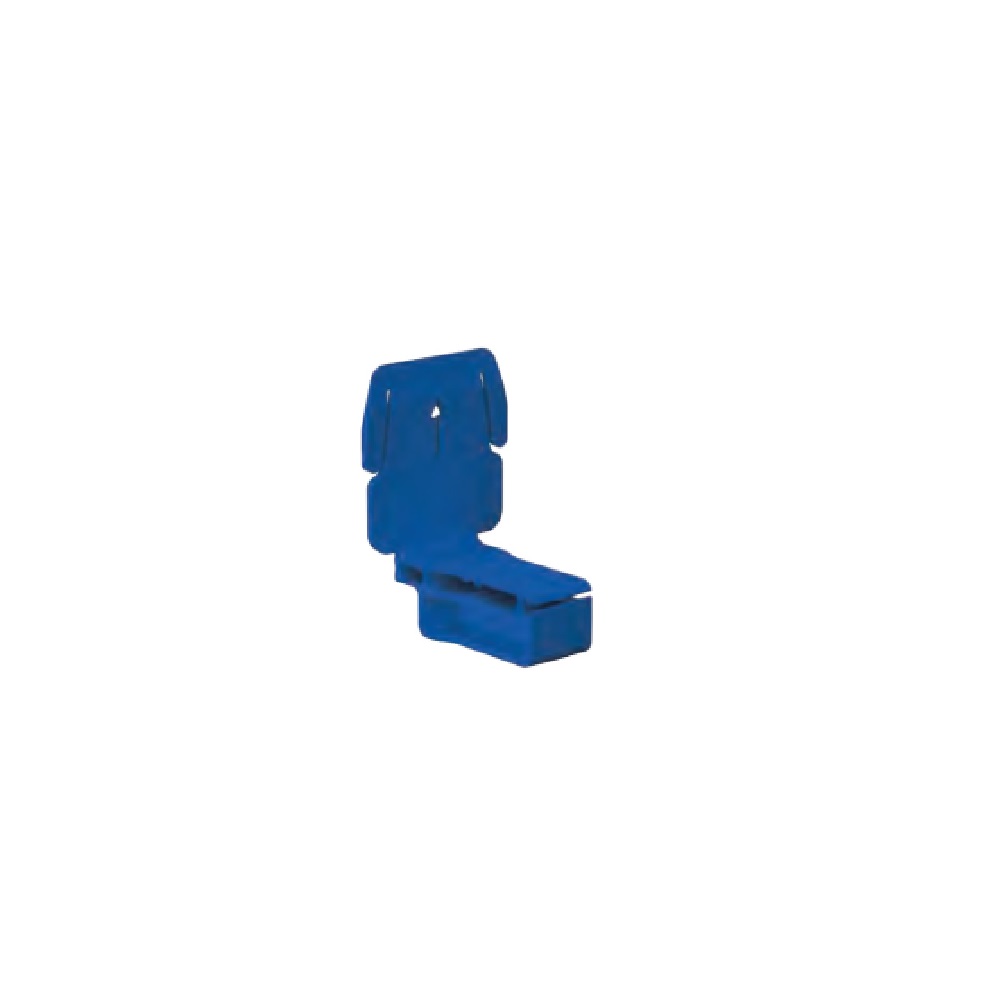

La sélection d'un système d'angulateurs et de porte-capteurs doit être guidée par une analyse des besoins spécifiques du cabinet, notamment le type de technologie d'imagerie utilisée et la diversité des actes cliniques réalisés. Le choix du praticien doit viser à constituer un système complet, polyvalent et ergonomique, qui permettra de couvrir l'ensemble des situations de radiodiagnostic intra-oral. La compatibilité du porte-capteur avec le récepteur d'image est le premier critère de sélection. Il est impératif de choisir un modèle dont le berceau est spécifiquement conçu pour les dimensions et l'épaisseur du capteur numérique (RVG) ou des plaques au phosphore (PSP) utilisés au cabinet, afin d'assurer une tenue ferme et sans jeu.

Pour garantir une pratique optimale et répondre à toutes les exigences cliniques, un système complet doit inclure plusieurs types de positionneurs, souvent identifiables par un code couleur. Le choix doit se faire en fonction des critères suivants :

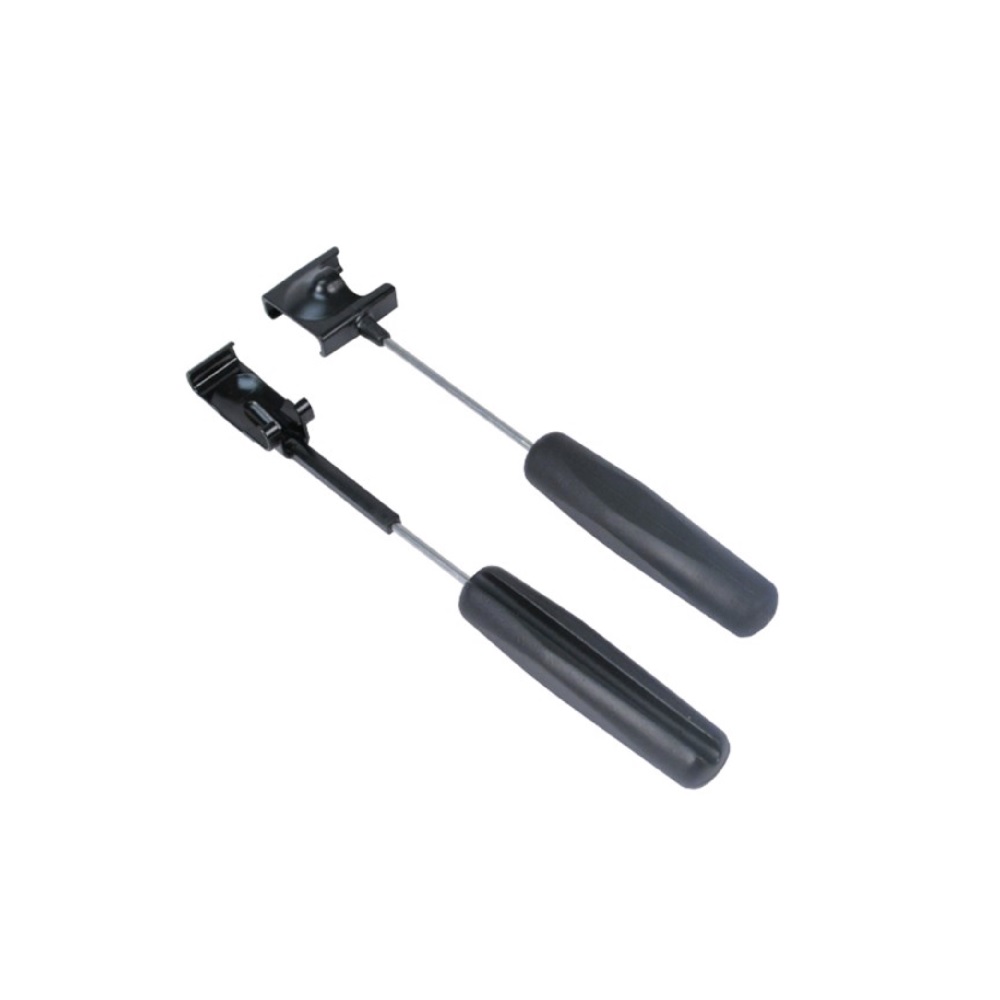

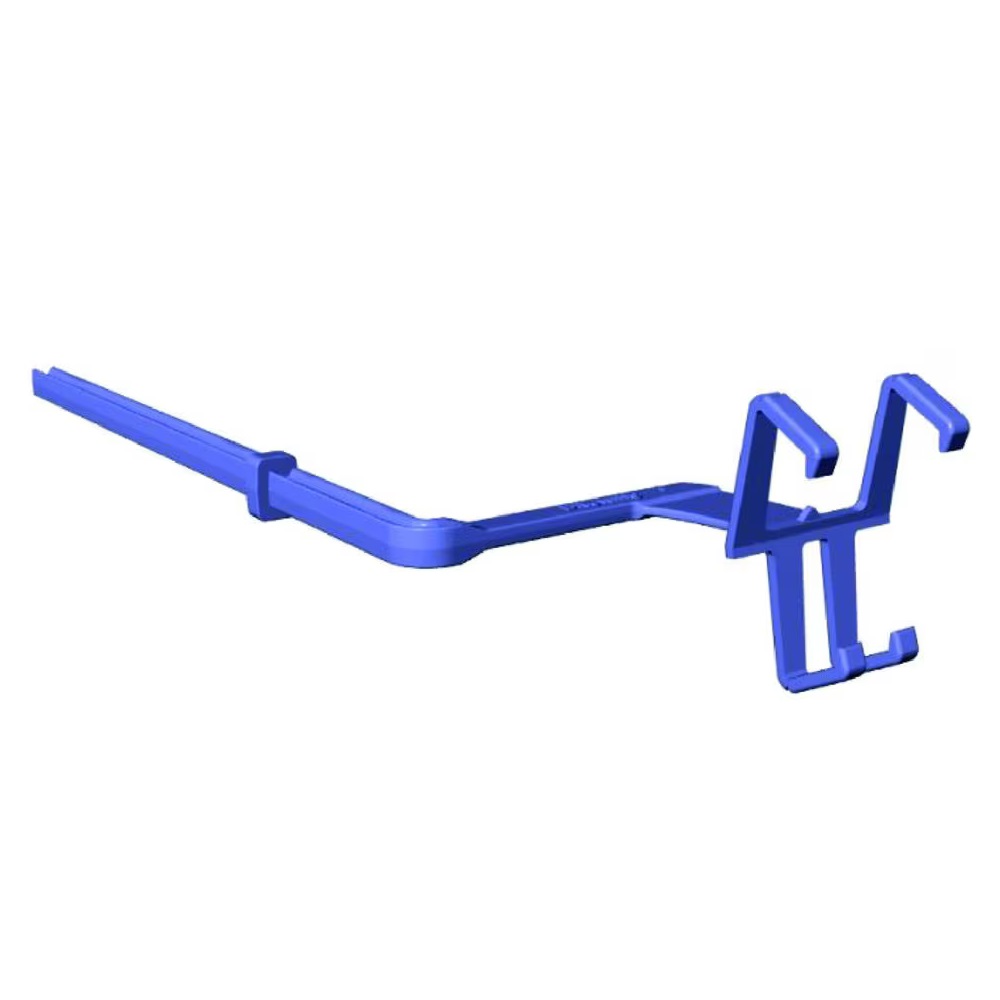

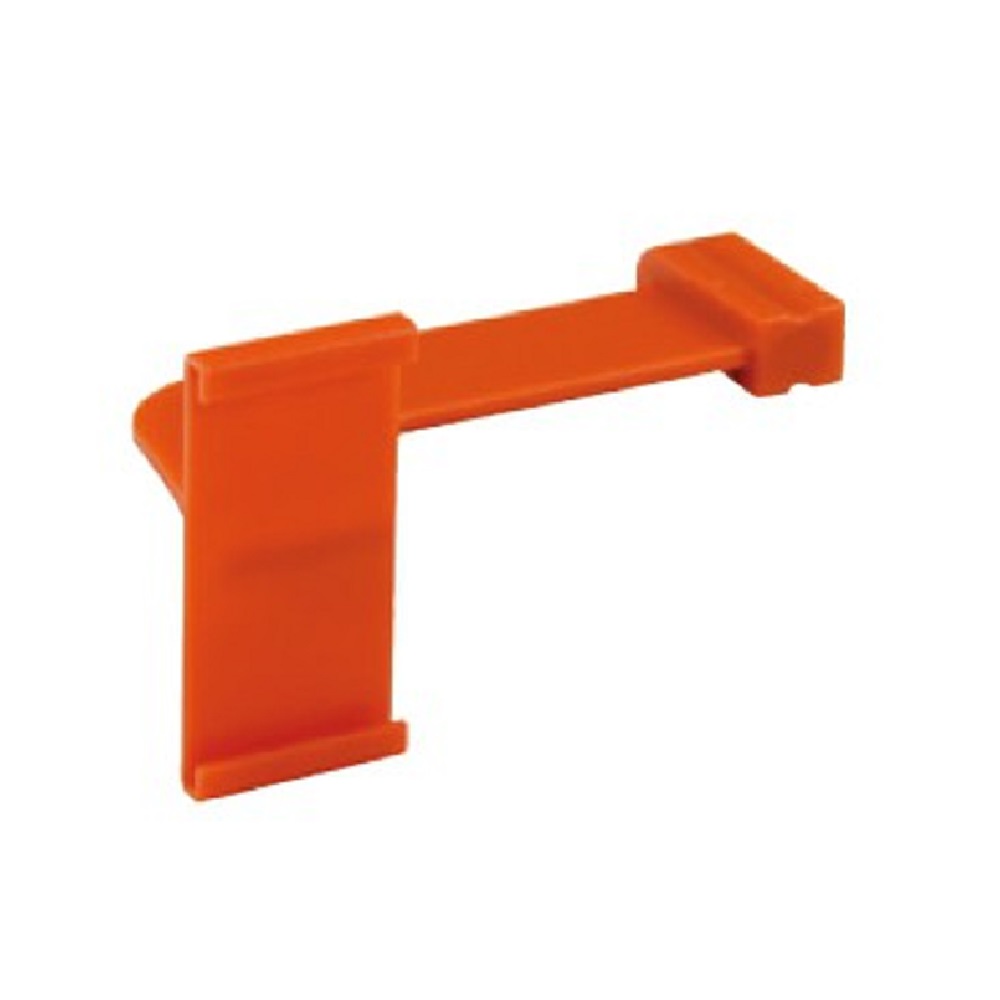

• L'indication clinique : Le système doit comprendre des porte-capteurs pour les clichés rétro-alvéolaires (visant à visualiser l'intégralité de la dent, de la couronne à l'apex), en distinguant les modèles pour le secteur antérieur de ceux pour le secteur postérieur. Il doit également inclure des positionneurs pour les clichés interproximaux (Bitewing), indispensables à la détection des caries proximales.

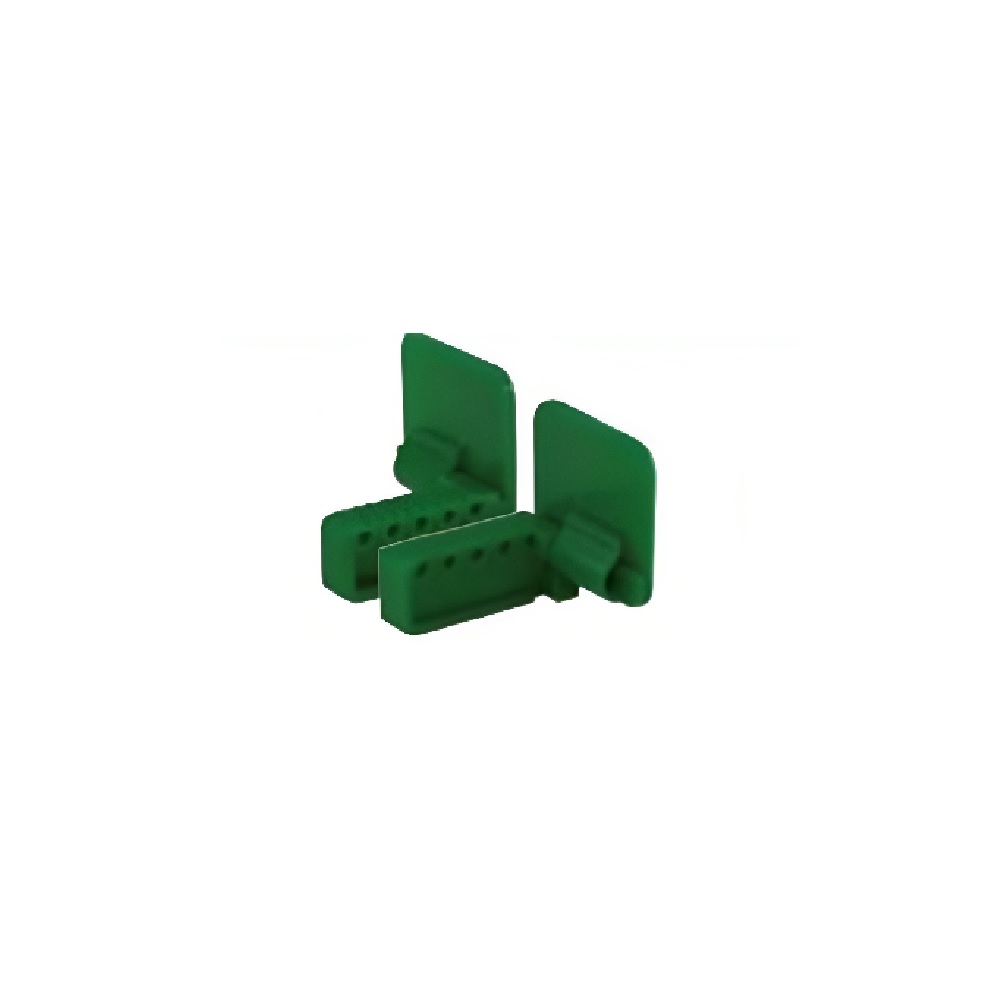

• Les besoins spécifiques : Pour la pratique de l'endodontie, il est nécessaire de disposer de porte-capteurs spécifiques, dont la conception permet la prise de clichés avec les instruments (limes, etc.) et la digue en place, sans interférence.
• L'hygiène et la durabilité : La plupart des systèmes sont fabriqués en plastique de grade médical ou en métal et sont conçus pour être entièrement autoclavables. La robustesse des matériaux est un gage de longévité face aux cycles de stérilisation répétés.
• L'ergonomie : La simplicité d'assemblage des différents composants (bloc de morsure, bras, anneau) et le confort pour le patient (bords arrondis, bloc de morsure non agressif) sont des facteurs qui facilitent l'acceptation et la rapidité de la procédure.

Quelles sont les conséquences d'une radiographie mal angulée et comment le porte-capteur prévient-il ces erreurs ?

Une radiographie mal angulée est un cliché non diagnostique qui peut conduire à des erreurs d'interprétation, à des plans de traitement inadaptés et à une exposition inutile du patient aux radiations. Les erreurs d'angulation, qu'elles soient verticales ou horizontales, génèrent des distorsions géométriques qui altèrent la représentation fidèle de l'anatomie dentaire. Une angulation verticale incorrecte peut provoquer une élongation (image de la dent étirée) ou un raccourcissement (image de la dent tassée), faussant ainsi complètement l'évaluation de la longueur d'une racine en endodontie ou le rapport d'une lésion avec l'apex. Une angulation horizontale incorrecte, quant à elle, entraîne le chevauchement des points de contact entre les dents, rendant la lecture des surfaces proximales et la détection des caries interdentaires impossibles.

Une autre erreur fréquente liée à un mauvais positionnement est le "cône coupé" ("cone cutting"), qui se produit lorsque le faisceau de rayons X ne couvre pas l'intégralité du capteur, laissant une partie de l'image vierge. Le système d'angulateur et de porte-capteur est un outil qui prévient de manière mécanique et fiable l'ensemble de ces erreurs. Le bloc de morsure positionne le capteur parallèlement à la dent. Le bras de connexion maintient cette relation fixe. Enfin, l'anneau de visée externe sert de guide infaillible pour le praticien, qui n'a plus qu'à aligner le collimateur du tube à rayons X avec l'anneau pour être certain que le faisceau sera parfaitement centré et perpendiculaire au capteur. Ce système transforme une technique qui demande une grande dextérité en une procédure simple, standardisée et reproductible, garantissant ainsi l'obtention systématique d'images de haute qualité diagnostique.
